La guía definitiva para disipadores de calor con tubos de calor: principio de funcionamiento, tipos y selección
Introducción
En el mundo actual de alta-electrónica de alta potencia-desde servidores e inversores hasta iluminación LED y vehículos eléctricos-la gestión del calor es fundamental para el rendimiento y la confiabilidad. Las estadísticas muestran queMás del 55% de las fallas electrónicas están-relacionadas con la temperatura.. A medida que los dispositivos se vuelven más pequeños y potentes, los métodos de refrigeración tradicionales suelen resultar insuficientes. Introduzca eldisipador de calor del tubo de calor: una solución de gestión térmica pasiva y altamente eficiente que combina los principios de transferencia de calor por cambio de fase-con diseños de aletas avanzados.
Esta guía completa lo guiará a través de todo lo que necesita saber sobre los disipadores de calor con tubos de calor: cómo funcionan, sus componentes clave, diferentes tipos, pruebas de rendimiento y cómo seleccionar el adecuado para su aplicación. También compararemos los heatpipes con la tecnología de cámara de vapor para ayudarle a tomar decisiones de ingeniería informadas.
¿Qué es un tubo de calor?
Antes de sumergirse en los disipadores de calor con tubos de calor, es esencial comprender la pregunta fundamental:que es untubo de calor?
A tubo de calores un dispositivo de transferencia de calor-que combina los principios de conductividad térmica y transición de fase para transferir calor de manera eficiente entre dos interfaces sólidas. Patentados por primera vez por RS Gaugler de General Motors en 1942 y posteriormente desarrollados de forma independiente por George Grover en el Laboratorio Nacional de Los Alamos en 1963, los tubos de calor se han vuelto indispensables en la refrigeración de los dispositivos electrónicos modernos.
La belleza de un tubo de calor radica en su simplicidad: no contiene partes móviles, no requiere energía externa y puede transferir calor cientos de veces más eficazmente que una varilla de cobre sólida de las mismas dimensiones.
¿Cómo funcionan los tubos de calor?
Comprensión¿Cómo funcionan los tubos de calor?es crucial para cualquier persona involucrada en la gestión térmica. La operación se basa en un ciclo continuo de evaporación-condensación:
El ciclo de cuatro-pasos
Evaporación: En la interfaz caliente (sección del evaporador), un líquido en contacto con una superficie sólida térmicamente conductora se convierte en vapor al absorber calor de esa superficie.
Flujo de vapor: Luego, el vapor viaja a lo largo del tubo de calor hasta la interfaz fría (sección del condensador), impulsado por el gradiente de presión creado durante la evaporación.
Condensación:El vapor se condensa nuevamente en líquido en el extremo más frío, liberando el calor latente de la vaporización.
Flujo de retorno:El líquido regresa a la interfaz caliente mediante acción capilar (a través de una estructura de mecha), fuerza centrífuga o gravedad, y el ciclo se repite.
Este mecanismo de cambio de fase-da como resultado unaConductividad térmica efectiva de 100 a 1000 veces mayor.que el del cobre sólido, lo que permite transportar el calor a distancias con una caída mínima de temperatura.
Estructura y componentes del tubo de calor
Un tubo de calor típico consta de tres partes principales:
1. sobre
La tubería sellada que contiene el fluido de trabajo. Los materiales comunes incluyen:
Cobre: Más común para refrigeración de dispositivos electrónicos, excelente conductividad térmica.
Aluminio: Ligero, utilizado con fluido de trabajo de amoníaco para naves espaciales.
Acero inoxidable: Para entornos corrosivos o de alta-temperatura
2. Estructura de la mecha
El revestimiento poroso dentro del tubo que utiliza la acción capilar para devolver el líquido condensado. Los tipos de mecha comunes incluyen:
| Tipo de mecha | Radio de poro | Permeabilidad | Mejor Orientación |
|---|---|---|---|
| Estriado | Grande | Alto | Horizontal o asistida por gravedad- |
| Malla de pantalla | Medio | Medio | Flexibilidad de orientación moderada |
| Polvo sinterizado | Pequeño | Bajo | Cualquier orientación (incluida la anti-gravedad) |
| Compuesto | Variable | Variable |
Aplicaciones híbridas |
tubo sinterizado
Sinterización de polvo + ranura poco profunda
3. Fluido de trabajo
El fluido se elige en función del rango de temperatura de funcionamiento:
| Líquido | Rango de temperatura | Aplicaciones típicas |
|---|---|---|
| Agua | 30-200 grados | La mayoría de los sistemas de refrigeración electrónicos |
| Amoníaco | -60–100 grados | Control térmico de la nave espacial |
| Metanol | 10-130 grados | Electrónica de baja-temperatura |
| Acetona | 0-120 grados | Electrónica de consumo |
| Sodio | 600–1100 grados | Industriales de alta-temperatura |
Disipador de calor de tubo de calor: ensamblaje completo
A disipador de calor del tubo de calorIntegra uno o más tubos de calor en una estructura con aletas (generalmente de aluminio o cobre) para crear una solución de refrigeración completa. Los heatpipes actúan como super-conductores térmicos, moviendo el calor rápidamente desde la base hasta las aletas, donde se disipa por convección (con o sin ventilador).
Proceso de fabricación
Fabricación de tubos de calor: El tubo se llena con fluido de trabajo, se evacua y se sella.
Accesorio de aleta: Las aletas se fijan a los tubos de calor mediante métodos como:
Soldadura/soldadura: Proporciona una unión metalúrgica fuerte con baja resistencia térmica
Aletas con cremallera (recortadas/dobladas): Aletas estampadas y dobladas deslizadas sobre tuberías para una alta densidad de aletas
Integrado/Ajuste a presión: Tubos de calor presionados en la placa base ranurada
Tipos de estructuras de tubos de calor
Estos son los principales tipos de construcciones de tubos de calor:
1. Tubo de calor sinterizado
Fabricación: El polvo de cobre se sinteriza en la pared interior.
Densidad aparente: Refleja el tamaño y la irregularidad de las partículas de polvo; El polvo de menor densidad aparente ayuda a prevenir la formación de "puentes en arco" durante el llenado.
Ventajas: Fuerte fuerza capilar, funciona en cualquier orientación (incluida la anti-gravedad)
Uso típico: refrigeradores de CPU, electrónica de alta-potencia
2. Tubo de calor ranurado
Fabricación: Se extruyen o mecanizan ranuras poco profundas o profundas dentro del tubo.
Ventajas: Alta permeabilidad, baja resistencia al flujo de líquido
Número de dientes: D6: 80-100 dientes, D8: 135 dientes
Uso típico: Aplicaciones horizontales o asistidas por gravedad-
3. Heat Pipe compuesto (sinterizado + ranurado)
Fabricación: Combina ranuras para el flujo de líquido con una capa sinterizada para una fuerza capilar adicional
Ventajas: Q-max más alto que los tubos sinterizados puros, excelente rendimiento antigravedad
Consideración del diseño: Cuando está parcialmente lleno de polvo-, la prueba de ángulo negativo requiere atención especial
Uso típico: aplicaciones exigentes que requieren rendimiento tanto horizontal como antigravedad
4. Tubo de calor delgado/flexible
Principio de funcionamiento: Cuando se ingresa calor en la sección de evaporación, el fluido de trabajo se vaporiza y ingresa a los canales de vapor, luego se condensa y regresa a través de la fuerza capilar.
Parámetros de control:
Distribución del tamaño de las partículas: polvo más grueso=mayor porosidad, mayor permeabilidad
Tamaño de la varilla central: afecta el espesor de la capa sinterizada y el tamaño del canal de vapor.
Densidad de llenado de polvo: relacionada con la frecuencia de vibración de la máquina llenadora
Temperatura de sinterización: 900~1030 grados durante aproximadamente 9 horas
Cámara de vapor versus tubo de calor: ¿cuál es mejor?
Una pregunta común en la gestión térmica escámara de vaporvs tubo de calor-¿Qué tecnología deberías elegir? Ambos operan según el mismo principio de cambio-de fase, pero difieren en geometría y aplicación.
Diferencias clave
| Característica | Tubo de calor | Cámara de vapor |
|---|---|---|
| Difusión del calor | Lineal (a lo largo del eje de la tubería) | Distribución plana 2D |
| Perfil de espesor | 3–6 mm típico | Tan delgado como 0,3 mm |
| Respuesta a los puntos críticos | Moderado-depende de la ubicación de la tubería | Excelente-difusión inmediata |
| Costo | Menor (fabricación madura) | Mayor (se requiere sellado de precisión) |
| Mejor caso de uso | Laptops, computadoras de escritorio, dispositivos más grandes | Smartphones, ultrabooks, dispositivos delgados |
cámara de vapor
Comparación de rendimiento
Las cámaras de vapor generalmente ofrecen20-30% mejor conductividad térmicaque las configuraciones equivalentes de tubos de calor en espacios reducidos. Sin embargo, los tubos de calor son excelentes cuando es necesario mover el calor a distancias más largas (por ejemplo, desde la GPU cerca del borde de la placa base hasta las aletas de escape traseras).
Cuándo elegir cada uno
Elija tubos de calor cuando :
You need to transport heat over distances >100mm
Hay espacio para pilas de aletas más grandes y múltiples ventiladores
El control de costes es una prioridad
El dispositivo puede experimentar estrés físico (los tubos de calor son más resistentes mecánicamente)
Elija cámaras de vapor cuando :
El espacio es extremadamente limitado (dispositivos delgados)
Necesitas distribuir el calor sobre un área grande rápidamente
Se trata de puntos críticos de alta densidad de flujo de calor
La aplicación puede justificar un mayor costo.
Pruebas y parámetros de rendimiento del tubo de calor
Para garantizar la calidad, los heatpipes se someten a rigurosas pruebas:
1. Limitaciones del transporte de calor
Existen cinco limitaciones principales del transporte de calor que determinan la capacidad máxima del tubo de calor:
| Límite | Descripción | Causa |
|---|---|---|
| Viscoso | Las fuerzas viscosas impiden el flujo de vapor. | Funcionando por debajo de la temperatura recomendada |
| Sónico | El vapor alcanza la velocidad sónica a la salida del evaporador | Demasiada potencia a baja temperatura de funcionamiento |
| Arrastre | El vapor de alta-velocidad evita el retorno del condensado | Funcionamiento por encima de la entrada de energía diseñada |
| Capilar | Las caídas de presión superan la altura de bombeo capilar | La potencia de entrada excede la capacidad de diseño |
| Hirviendo | Película hirviendo en evaporador. | Alto flujo de calor radial |
Ellímite capilarGeneralmente es el factor limitante en el diseño de los tubos de calor y está fuertemente influenciado por la orientación operativa y la estructura de la mecha.
2. Prueba Delta T (ΔT)
Mide la diferencia de temperatura entre los extremos del evaporador y del condensador. Un ΔT más pequeño indica un mejor rendimiento isotérmico. Estándar de la industria:Inspección al 100% con ΔT menor o igual a 5 grados.
3. Prueba Q-máx.
Determina elcapacidad máxima de transporte de calor(en vatios) antes de que la mecha se seque. Esto depende de la estructura, el fluido y la orientación de la mecha.
4. Prueba de seguridad/explosión
Los heatpipes son recipientes a presión probados para soportar altas temperaturas sin fugas. TípicoTemperatura de falla: 320 gradospor fugas.
5. Cálculo de la resistencia térmica
Para un tubo de calor de cobre/agua con mecha de polvo metálico, pautas aproximadas de resistencia térmica:
Evaporador/Condensador: 0,2 grados /W/cm² (basado en la superficie exterior)
Axial: 0,02 grados /W/cm² (basado en el área de la sección transversal-del espacio de vapor)
Ejemplo: para un tubo de calor de 1,27 cm de diámetro y 30,5 cm de largo que disipa 75 W con una longitud de evaporador y condensador de 5 cm, el ΔT calculado ≈ 3,4 grados.
Ventajas de los disipadores de calor con tubo de calor
Conductividad térmica ultra-alta: Transfiere calor entre 100 y 1000 veces mejor que el cobre sólido
Operación isotérmica: Diferencia de temperatura entre el evaporador y el condensador muy pequeña
Ligero y compacto: Permite diseños delgados para la electrónica moderna
Sin piezas móviles: Funcionamiento silencioso y alta fiabilidad
Amplio rango de operación: Desde aplicaciones criogénicas (-243 grados) hasta aplicaciones de alta temperatura (1000 grados)
Operación pasiva: No se requiere alimentación externa
Materiales comunes: latón frente a cobre morado
Comprender las diferencias de materiales es crucial para el diseño de disipadores de calor:
Cobre morado (C1100)
Pureza: >99,9% cobre puro
Conductividad térmica: Excelente
Aplicaciones: Tuberías de calor, tuberías de placas de refrigeración por agua.
Características: Mejor conductividad y transferencia térmica que el latón.
Latón (cobre-aleación de zinc)
Composición: Cobre + zinc (contenido de cobre típicamente 60-80%)
Propiedades: Mayor dureza, buena ductilidad, mejor resistencia a la corrosión
Aplicaciones: Componentes estructurales, juntas de placas de refrigeración por agua.
Características: Buena resistencia a la oxidación, menor conductividad térmica que el cobre puro.

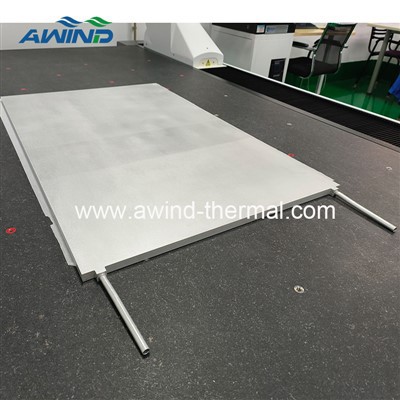

Placa fría de tubo de cobre integrada
Combina ambos materiales para aprovechar sus ventajas: cobre púrpura para una rápida conducción del calor, latón para resistencia a la corrosión y estabilidad estructural.
Consideraciones de diseño y guía de selección
Paso 1: definir los requisitos
Carga de calor (Q): ¿Cuántos vatios hay que disipar?
Temperatura máxima permitida: Tunióno Tcaso
Condiciones ambientales: Flujo de aire, temperatura, limitaciones de espacio
Orientación: ¿Las tuberías de calor funcionarán horizontal, vertical o contra la gravedad?
Paso 2: seleccione el tipo de mecha según la orientación
| Orientación | Mecha recomendada | Razón |
|---|---|---|
| Asistida por gravedad-(condensador encima del evaporador) | Acanalado o malla | Radio de poro grande, alta permeabilidad. |
| Horizontal | Sinterizado o compuesto | Fuerza capilar equilibrada |
| Anti-gravedad (evaporador encima del condensador) | Sólo sinterizado | Radio de poro pequeño, fuerte fuerza capilar. |
Paso 3: Determinar el tamaño y la cantidad del tubo de calor
Diámetro: Tamaños comunes 4 mm, 6 mm, 8 mm. Los diámetros más grandes transportan más calor pero requieren más espacio
Número de tuberías: Múltiples tubos de calor utilizados en paralelo para distribuir el calor y reducir la resistencia térmica
Paso 4: Diseño de aletas
Material de aleta: Aluminio (ligero, rentable-) o cobre (mayor conductividad)
Densidad de aletas: Más aletas aumentan la superficie pero pueden restringir el flujo de aire
Método de archivo adjunto: Las uniones soldadas ofrecen el mejor rendimiento térmico
Aplicaciones en todas las industrias
Los disipadores de calor Heat Pipe se utilizan en diversas aplicaciones:
| Área de aplicación | Ejemplos |
|---|---|
| Electrónica de potencia | Inversores, IGBT, tiristores, sistemas UPS |
| Computación | CPU, GPU, servidores,-portátiles de alta gama |
| Telecomunicaciones | Estaciones base, equipos de comunicación. |
| Iluminación LED | LED COB, módulos de alto-brillo |
| Energía Renovable | Convertidores de energía eólica, inversores solares. |
| Equipo médico | Láseres, dispositivos de imágenes. |
| Industrial | Accionamientos de motor, equipos de soldadura. |
| Aeroespacial | Control térmico satelital |
Preguntas frecuentes
P: ¿Alguna vez las tuberías de calor tienen fugas o fallan?
Los heatpipes de alta-calidad están sellados y se prueba su tolerancia a la presión de rotura. Tienen una vida útil muy larga, pero pueden fallar si se perforan o se operan más allá de los límites Q-max.
P: ¿Se pueden doblar los tubos de calor?
Sí, pero es necesario doblarlo con cuidado para evitar torceduras que restrinjan el flujo de vapor. Se deben seguir las pautas del radio de curvatura mínimo.
P: ¿Cómo calculo cuántos heatpipes necesito?
Esto depende de la carga térmica total y del Q-máx. de cada tubería. Se recomienda la simulación térmica (CFD) para diseños complejos.
P: ¿Es mejor un disipador de calor negro?
No-si bien las superficies negras irradian un poco mejor, la convección es el mecanismo de enfriamiento dominante para los disipadores de calor con aletas. El color tiene un efecto insignificante sobre el rendimiento.
P: ¿Por qué no fabricar todo el disipador de calor con cobre?
El cobre es pesado, caro y más difícil de mecanizar. La combinación de caloductos de cobre con aletas de aluminio ofrece un excelente equilibrio entre rendimiento, peso y costo.
P: ¿Cuál es la diferencia entre los heatpipes y las cámaras de vapor?
Los tubos de calor transfieren calor linealmente (1D), mientras que las cámaras de vapor lo distribuyen a través de una superficie (2D). Las cámaras de vapor son mejores para dispositivos delgados con alta densidad de flujo de calor.
P: ¿Pueden los tubos de calor funcionar en cualquier orientación?
Los heatpipes de mecha sinterizada funcionan en cualquier orientación debido a fuertes fuerzas capilares. Los tubos de calor de mecha ranurada requieren asistencia por gravedad.
Conclusión
Los disipadores de calor de tubo de calor son indispensables para la electrónica moderna de alta-potencia. Al aprovechar la tecnología de cambio de fase-, ofrecen un rendimiento térmico excepcional en paquetes compactos y confiables. Ya sea que necesite un diseño estándar o una solución totalmente personalizada, comprender los fundamentos-tipos de mecha, materiales, pruebas y criterios de selección-le ayudará a lograr una refrigeración óptima.
Para aplicaciones que requieren perfiles ultra-delgados o que manejan densidades de flujo de calor extremas,refrigeración de la cámara de vaporpuede ser la mejor opción. Sin embargo, para la mayoría de las aplicaciones de refrigeración de dispositivos electrónicos que requieren transporte de calor a distancia,disipadores de calor de tubo de calorsigue siendo la solución más-rentable y fiable.
