¿Qué es un disipador de calor de placa y aleta?
Los disipadores de calor con aletas de placa extraen el calor por convección y utilizan aletas rectas que recorren toda su longitud para maximizar la superficie del disipador de calor.
Un disipador de calor de placa simple tiene siete parámetros geométricos independientes que pueden variar en cualquier diseño: espesor de aleta, altura de aleta, longitud de aleta, espaciado de aleta, longitud de base, ancho de base y espesor del sustrato.
Los disipadores de calor de aletas de placa se pueden fabricar mediante diversos métodos, como mecanizado CNC, extrusión, fundición a presión, estampado, plegado o raspado. Los disipadores de calor de placas y aletas también se utilizan para carcasas mecánicas y el exterior de carcasas, ya que proporcionan una solución sencilla que no genera ruido ni consumo eléctrico.

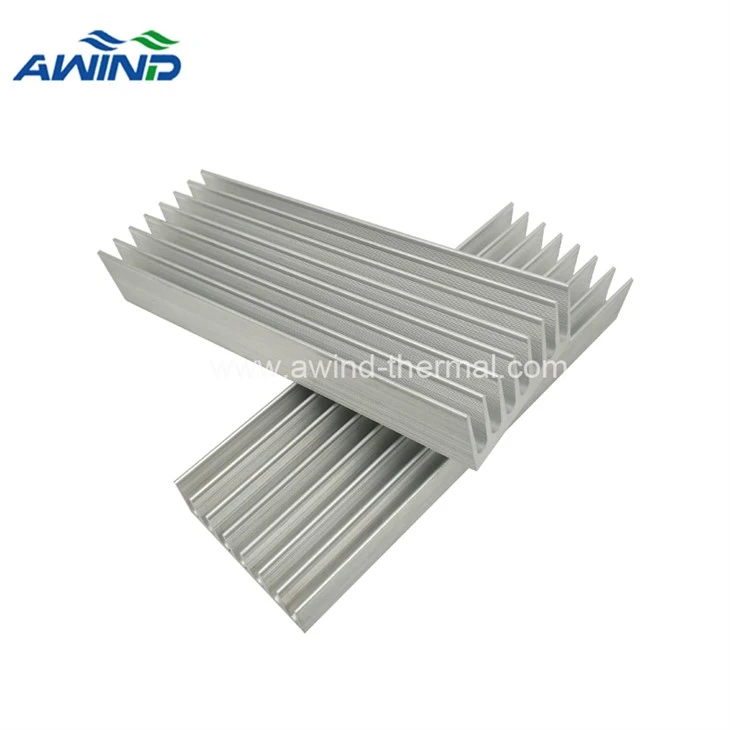

Disipadores de calor de aletas de placa extruida de aluminio
La mayoría de los radiadores disipadores de calor con aletas de placa se fabrican mediante extrusión utilizando una aleación de aluminio altamente conductora 6063-T5 que tiene buenas propiedades mecánicas y térmicas.Las herramientas y el costo unitario de la extrusión son los más bajos entre todos los métodos de producción en masa.
El disipador de calor con aletas de placa hecho de aluminio extruido es rentable y proporciona un rendimiento térmico óptimo en convección forzada cuando las aletas están paralelas a una dirección de flujo de aire fija.
¿Serán mejores los disipadores de calor con aletas de pines que los disipadores de calor con aletas de placas?
La tendencia de la industria de equipos electrónicos hacia productos de mayor densidad y potencia requiere que la tecnología de refrigeración tenga un mayor nivel de rendimiento.
Debido a las ventajas de una fácil fabricación y un alto rendimiento térmico, se han desarrollado y utilizado ampliamente en la industria varios tipos de radiadores. Los dos tipos comunes son los disipadores térmicos de aletas de placa y los disipadores térmicos de aletas de pines.
Los disipadores de calor de aletas de placa tienen las ventajas de un diseño simple y una fabricación fácil, mientras que los disipadores de calor de aletas de pasadores dificultan el desarrollo de la capa límite térmica en flujo unidireccional a costa de aumentar la caída de presión. Debido a sus respectivas ventajas, ambos tipos de disipadores de calor se utilizan habitualmente como soluciones de refrigeración para dispositivos electrónicos.
¿Cuál es la función de las aletas del disipador de calor?
Las aletas del disipador de calor se utilizan principalmente para aumentar la superficie de disipación de calor y, al extender la altura de las aletas, el área de disipación de calor se desarrolla hacia arriba para lograr un mejor efecto de disipación de calor.
¿Qué tipos de aletas existen para los disipadores de calor?
Varios tipos de disipadores de calor: (a) disipador de calor con aletas de placa, (b) disipador de calor con aletas de política, (c) disipador de calor con aletas de pasadores circulares, (d) disipador de calor con forma de placa. En las aplicaciones de ingeniería modernas, el método más importante para mejorar la transferencia de calor por convección dentro de un volumen limitado son los disipadores de calor con aletas.
¿Qué forma de aletas es la mejor?
Se realizó un estudio numérico en disipadores de calor de aletas de placa con diferentes formas de aletas (circular, cónica y rectangular). Los resultados mostraron que, en comparación con las otras dos formas, las aletas circulares mejoraron el rendimiento térmico del disipador de calor, reduciendo la resistencia térmica en un 25% y un 12%, respectivamente.
¿Cuál es el tamaño del disipador de calor con aletas?
Los tamaños de nuestros disipadores de calor se pueden personalizar y producir de acuerdo con los requisitos de disipación de calor del cliente.
¿Por qué la estructura en forma de aleta permite que los disipadores de calor transfieran calor más rápido?
Las aletas del disipador de calor aumentan la superficie en contacto con el aire, aumentando así la tasa de transferencia de calor por convección. La estructura en forma de aleta todavía genera turbulencias en el aire que fluye por encima de los disipadores de calor. Esta turbulencia mejora la mezcla de aire, aumentando así aún más la tasa de transferencia de calor.
¿Es mejor el radiador disipador de calor con aletas de placa más gruesa?
Sugiera seleccionar el tamaño de disipador térmico adecuado. Cuanto más grande sea el disipador de calor, mayor será su capacidad de disipación de calor. Sin embargo, el tamaño del disipador de calor estará limitado por el espacio en el que se coloca y el área de contacto entre el disipador de calor y la fuente de calor. Cuanto más grueso sea el disipador de calor, mayor será el peso y mayor el costo. Por lo tanto, se recomienda utilizar disipadores de calor del tamaño adecuado.
¿Cuál es el espesor más adecuado para los disipadores de calor de aletas de placa?
La resistencia térmica total tiene el punto óptimo entre 2-4mm de espesor del sustrato. Para espesores de sustrato inferiores a 2 mm, la resistencia a la extensión aumenta considerablemente, lo que resulta en una mayor resistencia térmica total.
¿Cuál es el espacio entre las aletas del disipador de calor?
El espaciado y el número de aletas varían entre 5-12 mm y 5-9 mm, respectivamente. Los resultados muestran que, en comparación con los disipadores de calor de aletas de placa, los disipadores de calor de aletas de pines cúbicos tienen una menor resistencia térmica y un mayor rendimiento de transferencia de calor.
¿Es importante el color del disipador de calor de aleta de placa?
¿Es importante el color del disipador de calor? Para comprender el papel del color del disipador de calor en la funcionalidad general de los requisitos térmicos del componente, la conductividad y dispersabilidad dentro y en todo el disipador de calor están influenciadas principalmente por el tipo de material utilizado, la forma del disipador de calor, el nivel de superficie general y varios otros factores.
Algunas personas dicen que debido a que la emisión térmica de un disipador de calor se logra mediante convección en lugar de radiación, el color del disipador de calor no es importante. Otros creen que el color es importante. Esta última escuela de pensamiento cree que el negro es la mejor opción porque puede absorber y disipar el calor mejor que cualquier otro color. En comparación con otros colores, el efecto de los disipadores con revestimiento negro es mucho mejor. Esto se debe a que el negro no solo exhibe la mejor capacidad de absorción de calor, sino que la diferencia entre la temperatura del disipador de calor y la temperatura del aire circundante es mayor, y la tasa de disipación de calor también es la más alta.
Pero el negro no es el único color de disipador de calor elegido por los fabricantes de la industria actual. El morado es otra opción muy popular. El color de este tipo de disipador de calor es esencialmente oscuro, produciendo un efecto similar al negro y, al mismo tiempo, se puede ver que el disipador de calor luce hermoso en los componentes electrónicos. Además, el azul también se utiliza en ciertos diseños que requieren este color para que todo el componente sea visualmente satisfactorio. Muchas empresas que venden disipadores de calor ofrecen una gama de colores para brindar a los clientes más opciones de colores de apariencia.
(Disipador de calor negro)
¿Qué diferencias de metales calientan mejor?
Entre los materiales metálicos, la plata tiene la mayor conductividad térmica, pero el coste es elevado; El cobre puro es el segundo, pero no es fácil de procesar. La aleación de aluminio 6063 T5 se usa generalmente en disipadores de calor enfriados por aire debido a su buena trabajabilidad, fácil tratamiento de superficie y bajo costo.
¿Por qué un disipador de calor con aletas muy juntas no es adecuado para la convección natural?
Las aletas bien llenas tendrán una mayor superficie de transferencia de calor, pero un coeficiente de transferencia de calor más pequeño (debido a la resistencia adicional de las aletas adicionales). Un disipador de calor con aletas espaciadas anchas tendrá un coeficiente de transferencia de calor más alto pero una superficie más pequeña.
Por lo tanto, la disposición y distribución de las aletas debe ser razonable para lograr una mejor disipación del calor en convección natural.
¿Es mejor tener un disipador de aletas más altas?
Un disipador de calor más alto puede aumentar el área de superficie y también extender la distancia de propagación del calor (reducir la conductividad). Lo ideal absoluto es acercar la superficie radiativa/convectiva lo más posible a la fuente de calor para obtener la conductividad más efectiva. Pero la altura del disipador de calor también está limitada por su espacio, por lo que es necesario elegir una altura adecuada.
¿Qué es un radiador pasivo?
A veces, estos tipos de disipadores de calor se denominan HSF, que significa disipador de calor y ventilador. El radiador pasivo está fabricado con aletas de aluminio y disipa el calor por convección.
¿Pueden funcionar los disipadores de calor pasivos?
Un radiador pasivo es funcional. Porque no requieren una fuente de alimentación secundaria ni un sistema de control para su control, y no hay necesidad de generar más calor debido al funcionamiento del sistema de control. Sin embargo, los disipadores de calor pasivos no son tan efectivos como los disipadores de calor activos para transferir calor desde el sistema.
¿Estarán malos los disipadores de calor?
Con el tiempo, en un entorno de trabajo normal, los disipadores de calor pueden quedar bloqueados por polvo y otros residuos. El polvo reducirá la superficie disponible para refrigeración, reduciendo así la capacidad de refrigeración de los disipadores de calor. En última instancia, debido a esta menor potencia de refrigeración, los componentes eléctricos pueden empezar a sobrecalentarse.
¿Es mejor empujar o tirar aire a través de los disipadores de calor?
Ambos son efectivos, pero generalmente indicados en configuraciones de un solo ventilador en disipadores de calor de CPU, empujar es más efectivo. Acelerar el flujo de aire puede eliminar mejor el calor.
¿Es mejor la refrigeración líquida que los disipadores de calor?
También se pueden utilizar ventiladores de refrigeración por aire tradicionales con disipadores de calor. La refrigeración líquida parece más fresca, funciona más silenciosamente y, en general, es más eficaz que la tecnología de refrigeración por aire tradicional. Pero la refrigeración líquida requiere mayor tecnología y el coste será mayor que el de los disipadores de calor.
¿La limpieza de los disipadores de calor puede mejorar el rendimiento?
Limpiar el radiador no es sólo una cuestión de estética. También puede mejorar el rendimiento, la estabilidad y la vida útil de los componentes electrónicos. El polvo y la suciedad pueden bloquear el flujo de aire, aumentar la temperatura y provocar ruido y vibración.
¿Puedo limpiar el radiador con agua?
Sí, siempre y cuando no haya ventilador. Lo ideal sería usar agua destilada, pero si solo tienes agua del grifo, eso no es un problema. Déle tiempo suficiente para que se seque al aire y asegúrese de que no quede agua atrapada en los orificios de los tornillos. (Disipador de calor de aluminio)
¿Cuándo debo reemplazar el radiador?
Esto depende en gran medida del disipador de calor y del procesador. Cuando ya no complete el trabajo esperado. Si el radiador está corroído o dañado, es necesario reemplazarlo. Si el aumento de calor de los componentes electrónicos hace que el disipador de calor original no pueda disipar el calor de manera oportuna, es necesario reemplazar el disipador de calor por uno con mejor efecto de disipación de calor.
